Trumpas atsakymas – tai priklauso nuo konkretaus jungiklio modelio. Daugeliui sieninių išmaniųjų jungiklių nulinis laidas reikalingas, nes jų elektronika turi būti maitinama nuolat, net kai šviesa išjungta. Tačiau rinkoje yra ir specialiai darbui be nulinio laido sukurtų modelių.
Todėl prieš perkant neužtenka žinoti, kad jungiklis palaiko „Zigbee“ ar Wi-Fi ryšį. Reikia patikrinti jo prijungimo schemą ir išsiaiškinti, kokie laidai yra konkrečioje montažinėje dėžutėje. Jeigu dar tik lyginate skirtingus variantus, pravartu perskaityti, kaip išsirinkti išmanųjį šviesos jungiklį.

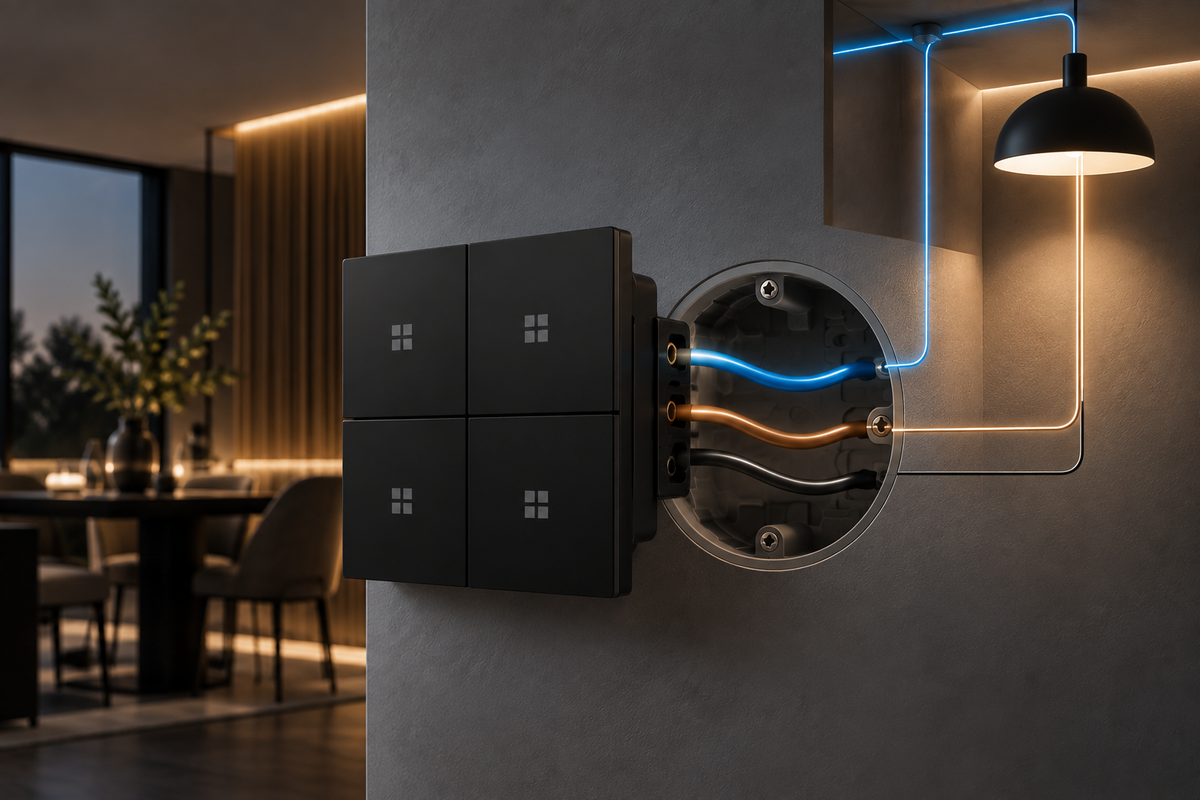

Kas yra nulinis laidas ir kodėl jo reikia išmaniajam jungikliui?
Nulinis laidas, techniniuose aprašymuose žymimas raide N, yra elektros grandinės laidininkas, kuriuo srovė grįžta į tinklą. Paprastam mechaniniam jungikliui atskiro maitinimo nereikia: jis tik sujungia arba nutraukia fazinį laidą ir taip įjungia arba išjungia šviestuvą.
Išmaniojo jungiklio viduje veikia elektronika, ryšio modulis ir relė. Kad jungiklis galėtų priimti komandą iš programėlės ar išmaniųjų namų sistemos, jis turi veikti ir tada, kai apšvietimas išjungtas. Fazės L ir nulinio N laidai sudaro jo elektronikai reikalingą nuolatinio maitinimo grandinę.

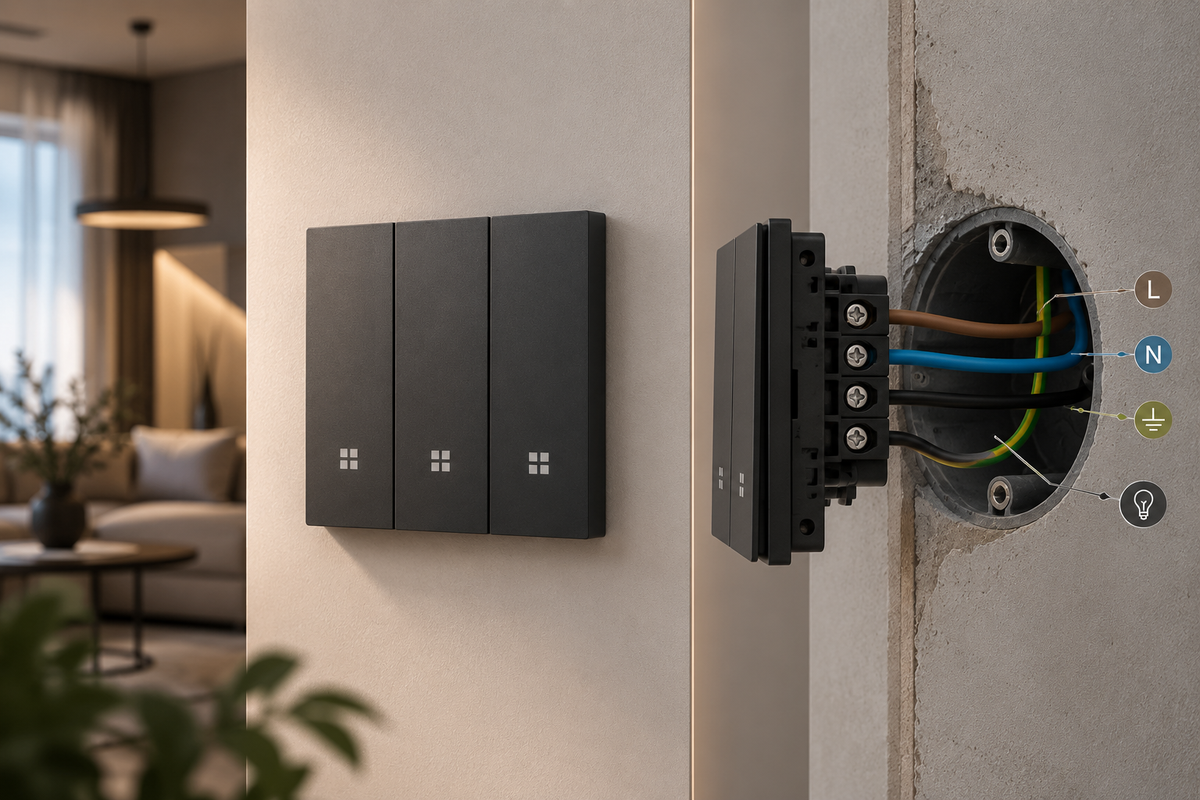

Senesnėje instaliacijoje nulinis laidas dažnai nuvestas tiesiai į šviestuvą, o jungiklio dėžutėje palikta tik fazė ir į šviestuvą grįžtantis valdymo laidas. Paprastam jungikliui to pakanka, tačiau modeliui, kuriam būtinas N laidas, tokia schema netiks.
Kaip sužinoti, ar jungiklio dėžutėje yra nulinis laidas?
Iš pirmo žvilgsnio tai nustatyti ne visada paprasta. Neutralieji laidininkai gali būti sujungti montažinės dėžutės gilumoje ir neprijungti prie senojo mechaninio jungiklio. Kitoje dėžutėje jų gali visai nebūti.
Saugiausias būdas – paprašyti kvalifikuoto elektriko išjungus maitinimą patikrinti laidų paskirtį tinkamais matavimo prietaisais. Vien to, kad dėžutėje matomi du ar trys laidai, nepakanka patikimai išvadai.
Kodėl negalima vadovautis vien laidų spalvomis?
Šiuolaikinėje instaliacijoje neutralusis laidininkas paprastai žymimas mėlynai, tačiau senose arba anksčiau taisytose sistemose spalvos gali neatitikti laidų paskirties. Kai kuriose schemose mėlyna gysla gali būti panaudota kaip fazinė. Todėl laido funkciją reikia nustatyti matuojant, o ne vien pagal izoliacijos spalvą.
Ar įžeminimo laidas gali pakeisti nulinį laidą?
Ne. Apsauginis įžeminimo laidininkas PE skirtas apsaugai gedimo atveju, o neutralusis N – darbinei elektros grandinei. Jungiklio neutralės negalima jungti prie įžeminimo kontakto: taip apsauginiu laidininku galėtų tekėti darbinė srovė ir atsirastų elektros smūgio pavojus.
Ar išmanusis jungiklis gali veikti be nulinio laido?
Taip, jeigu konkretus modelis specialiai tam suprojektuotas. Užrašas „be nulinio laido“ turi būti aiškiai nurodytas gamintojo specifikacijoje ir prijungimo schemoje. Negalima tiesiog neprijungti N laido prie jungiklio, kurio instrukcijoje jis privalomas.
Nulinio laido poreikio nenulemia vien ryšio technologija. Tiek „Zigbee“, tiek Wi-Fi jungikliai gali būti gaminami su neutraliuoju laidininku arba be jo.
Kaip maitinamas jungiklis be nulinio laido?
Jungiklis be neutralės paprastai gauna nedidelį energijos kiekį per apšvietimo grandinę net tada, kai šviesa išjungta. Šios srovės pakanka jungiklio elektronikai, bet ji gali turėti įtakos jautrioms, mažos galios LED lemputėms.
Kai kuriems modeliams gamintojas numato prie šviestuvo montuojamą „bypass“ modulį. Jis nėra universalus priedas, todėl jį galima naudoti tik pagal konkretaus jungiklio instrukciją.
Ką daryti, jeigu nulinio laido nėra?
Pirmiausia reikia patvirtinti, kad N laido tikrai nėra jungiklio dėžutėje. Tuomet galima rinktis vieną iš trijų sprendimų: specialiai darbui be neutralės skirtą jungiklį, nulinio laido atvedimą į dėžutę arba išmaniojo modulio montavimą kitoje grandinės vietoje, pavyzdžiui, prie šviestuvo, kur neutralė jau yra.
Tinkamas variantas priklauso nuo būsto instaliacijos, šviestuvo, montavimo vietos ir pasirinktos išmaniųjų namų sistemos. Ypač atidžiai instaliaciją verta įvertinti renkantis išmanųjį jungiklį senam butui, nes jungiklio dėžutėje nulinio laido dažnai nebūna atvestas.
Ar IGLU išmaniesiems jungikliams reikalingas nulinis laidas?
Renkantis IGLU sieninį jungiklį reikia numatyti fazės L ir nulinio N laidų prijungimą. Mūsų išmanieji šviesos jungikliai maitinami AC 100–240 V įtampa, naudoja „Zigbee 3.0“ ryšį ir montuojami į standartinę 86 mm montažinę dėžutę. Priklausomai nuo modelio, jais galima valdyti vieną ar kelias apšvietimo zonas.
Prieš užsakant konkretų modelį rekomenduojame elektrikui patikrinti instaliaciją ir montažinės dėžutės matmenis. „Zigbee“ ryšys yra belaidis, tačiau pats sieninis jungiklis vis tiek jungiamas prie elektros laidų.
Dažniausiai užduodami klausimai
Kodėl LED lemputė mirksi arba silpnai šviečia išjungus jungiklį?
Taip gali nutikti naudojant jungiklį be neutralės, kai per LED grandinę teka nedidelė jungiklio elektronikai reikalinga srovė. Sprendimas priklauso nuo konkretaus jungiklio ir lemputės: kartais reikalingas suderinamas LED šaltinis, o kartais gamintojo nurodytas „bypass“ modulis.
Ar „Zigbee“ jungikliui reikalingas nulinis laidas?
„Zigbee“ nusako duomenų perdavimo būdą, o ne elektros prijungimo schemą. Vieniems „Zigbee“ jungikliams N laidas reikalingas, kiti sukurti veikti be jo. Visada reikia vadovautis konkretaus modelio instrukcija.
Ar belaidžiam jungikliui nereikia elektros laidų?
Nebūtinai. Sieninis jungiklis gali perduoti komandas belaidžiu ryšiu, bet būti maitinamas iš 230 V elektros instaliacijos. Be laidų gali veikti baterinis arba energiją generuojantis nuotolinis mygtukas, tačiau tai yra kitokio tipo įrenginys.
